Perancangan & Instalasi Sistem HVAC Terpadu Seluruh Gedung

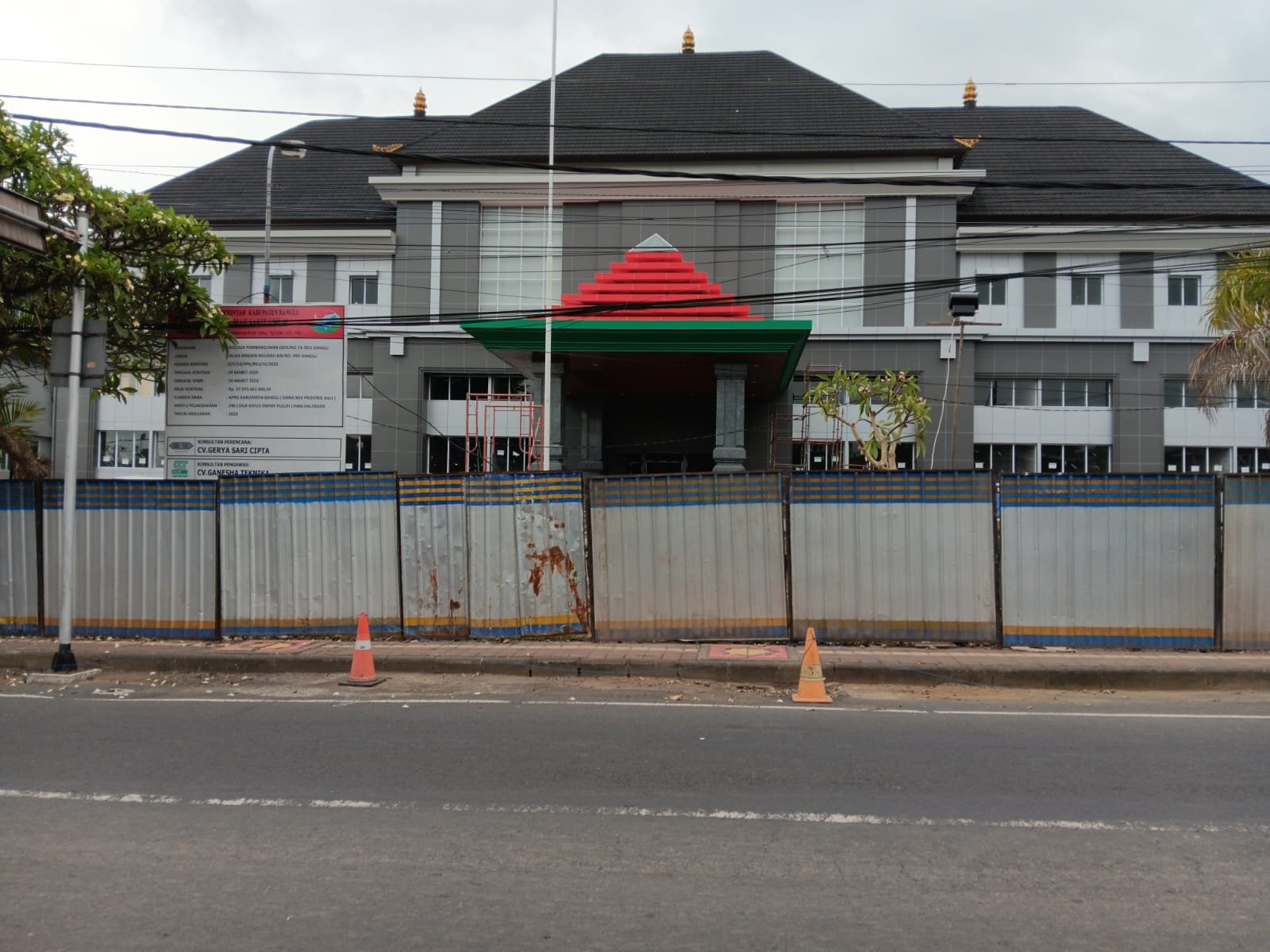

RSUD Bangli – Bali

Klien / Lokasi: RSUD Bangli, Kabupaten Bangli, Bali

Lingkup Utama: Pengadaan, Instalasi, & Testing-Commissioning Sistem HVAC Seluruh Ruangan Gedung Rumah Sakit

Standar Acuan: Permenkes No. 24 Tahun 2016, Pedoman Teknis Bangunan Rumah Sakit (Kemenkes RI), ASHRAE Standard 170 (Ventilation of Health Care Facilities), ISO 14644 (Cleanrooms and Associated Controlled Environments)

Kategori: Fasilitas Kesehatan / HVAC Medis & Komersial Industri

1. Ringkasan Proyek

Proyek ini mencakup perancangan, pengadaan, dan instalasi sistem pengondisian udara (HVAC) terpadu secara menyeluruh untuk fasilitas gedung RSUD Bangli. Pekerjaan ini dirancang untuk memenuhi dua fungsi utama: menyediakan sistem tata udara higienis berstandar cleanroom pada zona medis kritis (seperti Ruang Operasi/OK, ICU, dan Ruang Isolasi), serta mengimplementasikan sistem pendinginan berefisiensi tinggi untuk seluruh area non-kritis (ruang rawat inap, poliklinik, IGD, laboratorium, dan area administrasi).

2. Tantangan & Solusi Teknis

• Zonasi & Segmentasi Kualitas Udara Medis:

  Setiap zona rumah sakit memiliki kebutuhan pertukaran udara (Air Change Rate), filtrasi, dan tingkat sterilitas yang berbeda sesuai regulasi Kemenkes RI dan acuan ASHRAE Standard 170.

  • Solusi: Penerapan skema zoning system terintegrasi. Zona medis kritis menggunakan unit penanganan udara higienis (Hygienic AHU) yang dilengkapi filtrasi bertingkat (hingga HEPA Filter H13/H14 dengan efisiensi $\ge 99.97\%$). Sementara itu, zona pelayanan umum dan administrasi memanfaatkan kombinasi sistem VRV/VRF Inverter dan Ductable FCU untuk efisiensi energi.

• Pengendalian Beda Tekanan Udara (Room Pressurization Control):

  Pencegahan penyebaran infeksi nosokomial (Hospital-Acquired Infections) menuntut pengaturan tekanan udara presisi antar ruangan.

  • Solusi: Memasang sistem kontrol tekanan terintegrasi—menciptakan tekanan positif (+Pa) pada area steril (seperti Ruang Bedah dan ICU) untuk menolak kontaminan luar, serta tekanan negatif (-Pa) pada Ruang Isolasi infeksius guna mencegah kebocoran patogen ke koridor umum.

• Manajemen Kelembapan & Suhu Tropis di Lingkungan Pegunungan Bangli:

  Kondisi iklim mikrolokal daerah Bangli yang cenderung memiliki kelembapan tinggi memerlukan penanganan khusus agar tidak memicu pertumbuhan jamur/bakteri pada saluran udara.

  • Solusi: Penggunaan ducting hermetis dengan isolasi termal polyurethane/rubber insulation berdensitas tinggi, serta integrasi modul dehumidification control untuk menjaga Kelembapan Relatif (RH) tetap pada batas aman 45% – 60% dan suhu 19°C – 24°C.

3. Lingkup Pekerjaan (Scope of Work)

• Sistem HVAC Zona Kritis (Ruang Operasi / ICU / Isolasi):

  • Pengadaan dan instalasi Air Handling Unit (AHU) higienis bermaterial double-skin casing.

  • Pemasangan terminal HEPA Filter, Laminar Airflow Diffuser Canopy di meja bedah, serta Return Air Grille berfilter bawah.

  • Pemasangan indikator beda tekanan (Magnehelic Differential Pressure Gauge) dan sensor parameter udara digital di setiap ruang kritis.

• Sistem VRV/VRF & AC Komersial (Rawat Inap, Poliklinik, & Kantor):

  • Pengadaan dan instalasi unit Outdoor VRV/VRF kapasitas besar dengan perlakuan anti-korosi (Gold/Blue Fin).

  • Pemasangan ratusan unit Indoor (Ceiling Cassette, Ceiling Concealed Duct, dan Wall Mounted) sesuai peruntukan fungsi ruang.

  • Pemasangan pemipaan refrigerant tembaga (copper tube) kualitas medis yang dilas dengan metode Nitrogen Purging untuk mencegah oksidasi internal.

• Sistem Ventilasi Fresh Air & Exhaust:

  • Pemasangan sistem Fresh Air Handling Unit (FAHU) dan Exhaust Fan terpisah untuk menjaga pasokan pasokan udara segar (outdoor air supply) sesuai standar pertukaran udara minimum ASHRAE 170.

• Testing, Adjusting, & Balancing (TAB) dan Validasi:

  • Pengujian kebocoran saluran ducting dan uji vakum/tekanan pipa refrigerant hingga 600 PSI.

  • Pengukuran kecepatan aliran udara (air velocity) dan uji jumlah pertukaran udara (Air Change Rate per Hour – ACH).

  • Particle Count Test (Pengujian tingkat partikel) dan verifikasi beda tekanan ruangan sebelum serah terima resmi (Handover).

4. Hasil & Nilai Tambah

Melalui integrasi teknologi pendingin VRV dan sistem HVAC medis berstandar Kemenkes RI serta ASHRAE 170, RSUD Bangli kini memiliki infrastruktur tata udara modern yang aman bagi pasien, nyaman bagi tenaga medis, dan efisien secara konsumsi energi operasional gedung.
