Instalasi Sistem HVAC Medis & Pendingin Ruang Operasi

RSUD Dayaku Raja – Kota Bangun

Klien / Lokasi: RSUD Dayaku Raja, Kec. Kota Bangun, Kalimantan Timur

Lingkup Utama: Pengadaan & Instalasi AC Ruang Operasi (OK) & Sistem VRV/VRF Seluruh Gedung

Standar Acuan: Permenkes No. 24 Tahun 2016, Pedoman Teknis Bangunan RS (Kemenkes RI), ASHRAE Standard 170 (Ventilation of Health Care Facilities), ISO 14644 Class 7/8 (Cleanrooms)

Kategori: Fasilitas Kesehatan / HVAC Industri Medis

1. Ringkasan Proyek

Proyek ini mencakup perancangan, pengadaan, instalasi, dan testing & commissioning sistem tata udara (HVAC) terpadu untuk RSUD Dayaku Raja. Pekerjaan difokuskan pada dua kebutuhan utama: penyediaan sistem pengondisian udara higienis berstandar cleanroom medis untuk 5 ruang operasi (Operating Theater / OK), serta penerapan sistem VRV (Variable Refrigerant Volume) terintegrasi untuk efisiensi energi di seluruh area fasilitas rumah sakit.

2. Tantangan & Solusi Teknis

• Kepatuhan Standar Sterilitas & Kontrol Contamination (Ruang OK):

  Ruang operasi memerlukan kontrol ketat terhadap kualifikasi udara guna menekan risiko Surgical Site Infection (SSI) atau Infeksi Daerah Operasi (IDO) sesuai regulasi Kemenkes RI dan acuan ASHRAE Standard 170.

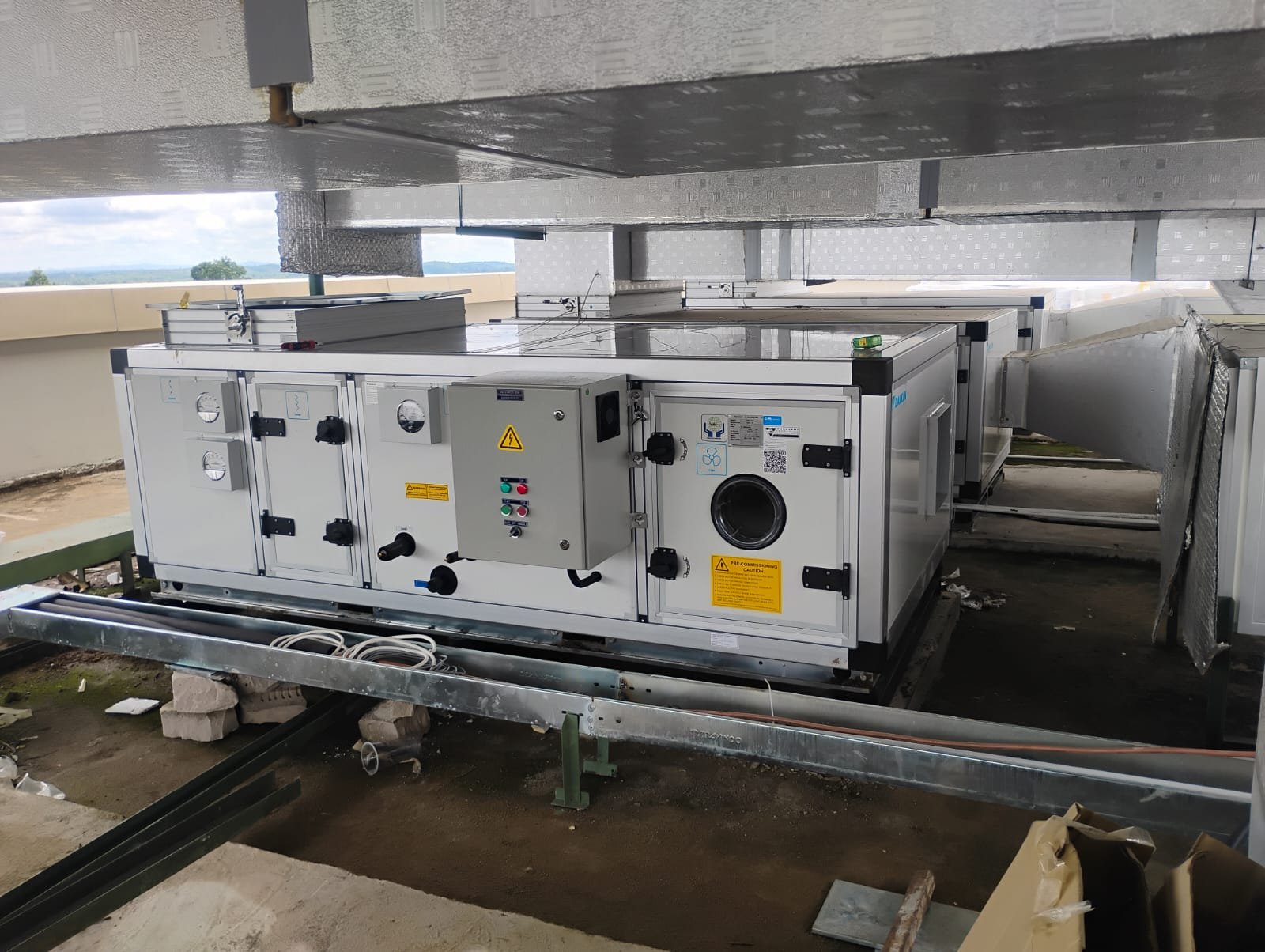

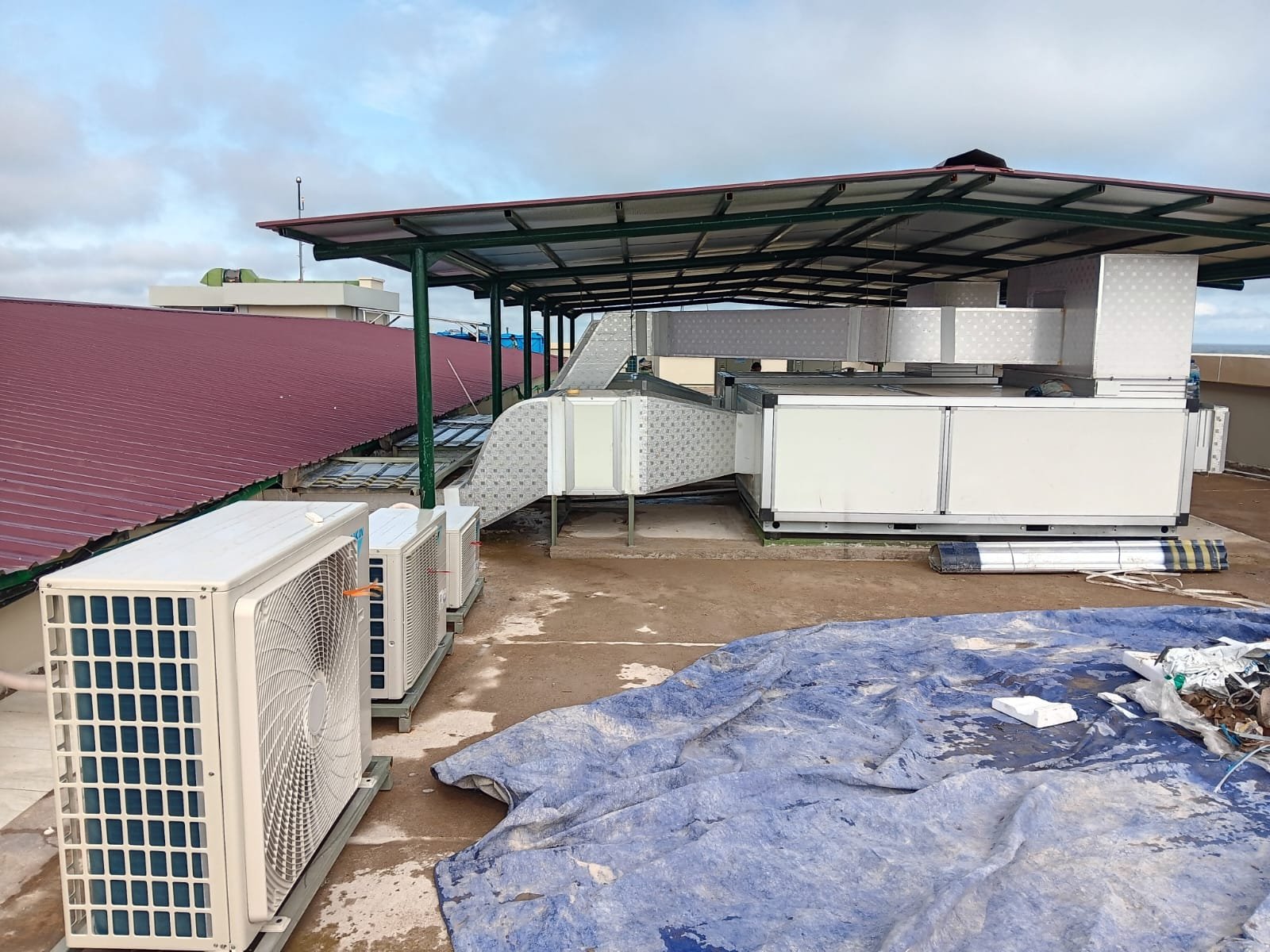

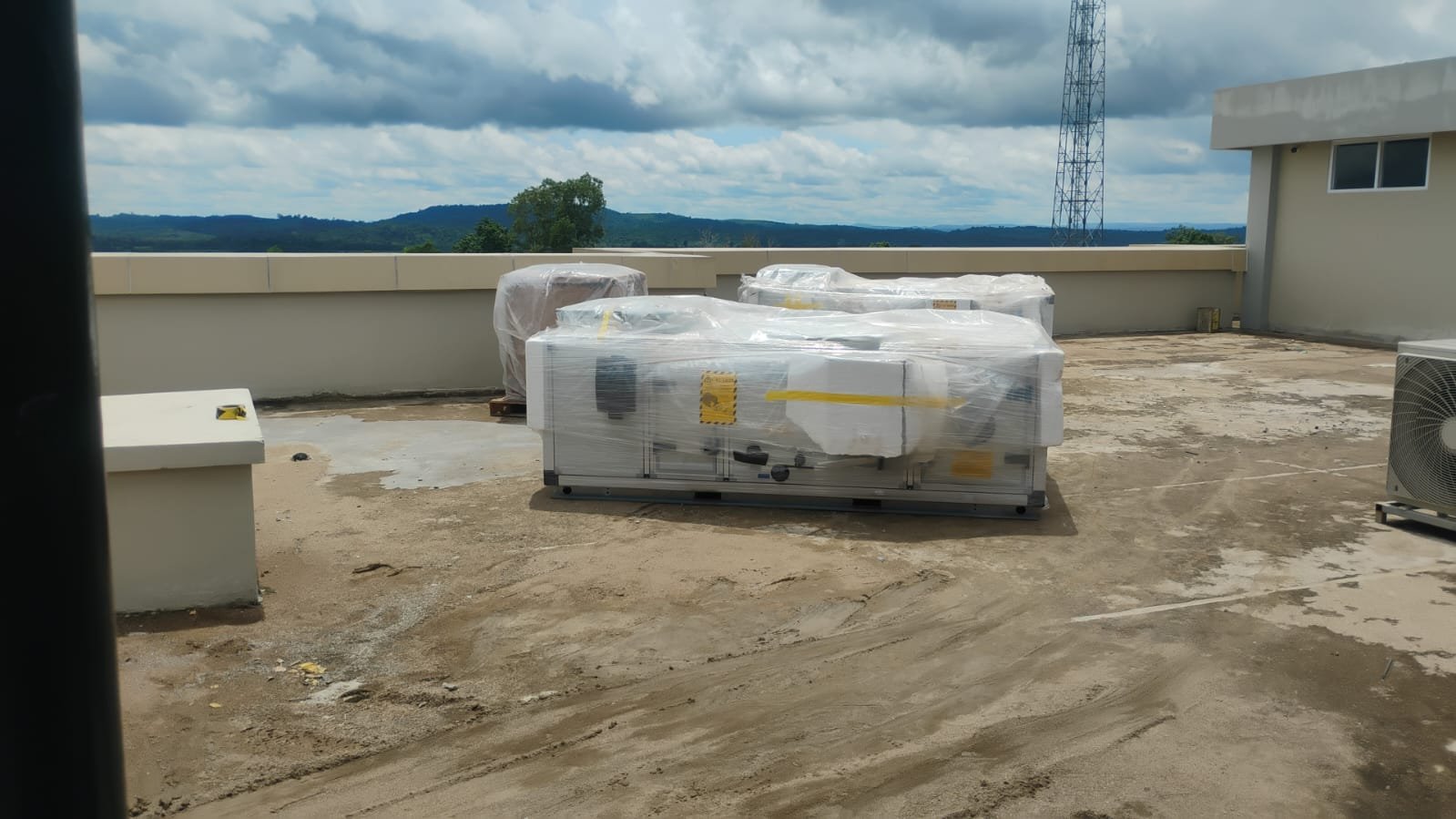

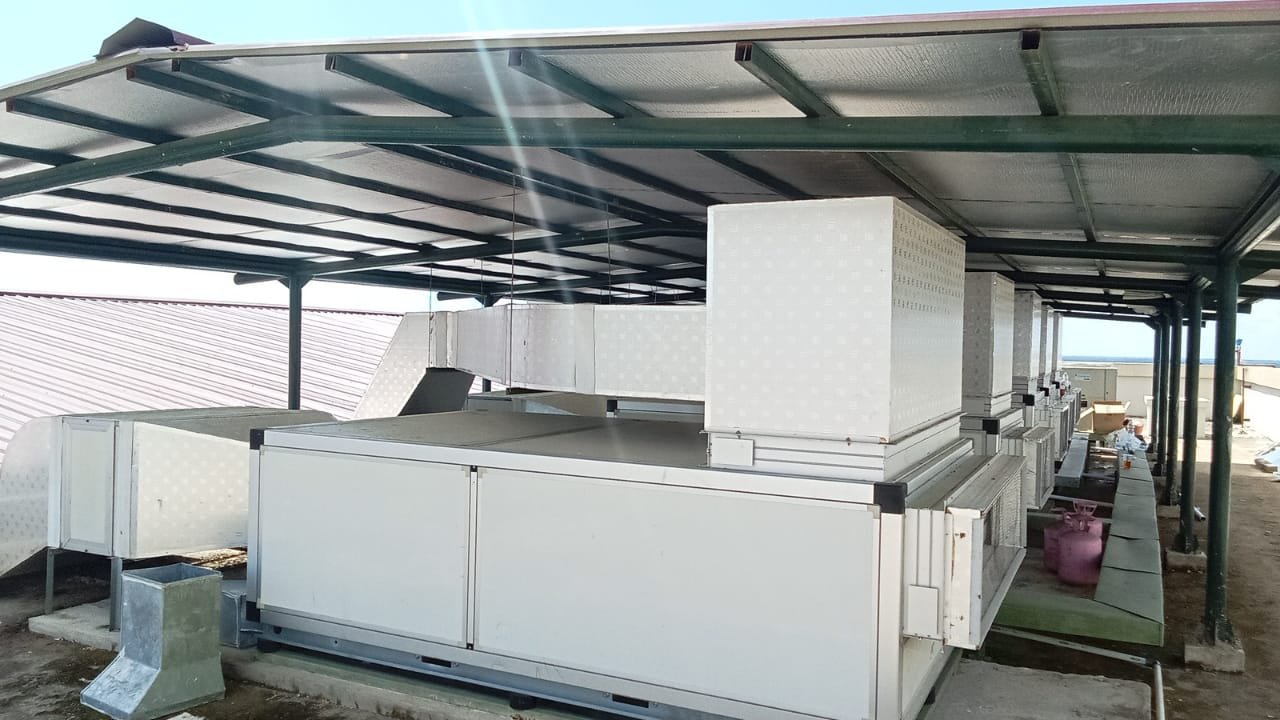

  • Solusi: Mengimplementasikan unit penanganan udara (AHU/FCU Medis) berbasis Cleanroom Technology. Sistem dilengkapi filtrasi bertingkat (Pre-filter, Medium Filter, dan HEPA Filter H13/H14 dengan efisiensi $\ge 99.97\%$), pengaturan Air Change Rate per Hour (ACH $\ge 20$ kali/jam), laminar airflow, serta skema tekanan udara positif (positive pressure differentials) untuk mencegah penyusupan kontaminan dari luar ruangan.

• Manajemen Kelembapan & Pengendalian Suhu Presisi:

  Menjaga batas kelembapan relatif (RH) antara 45% – 60% dan suhu ruang operasi pada kisaran 19°C – 24°C guna meminimalkan pertumbuhan mikroorganisme dan menjaga kenyamanan tim bedah.

  • Solusi: Penggunaan sistem pendingin dengan modul dehumidification control terintegrasi dan sistem sensor presisi tinggi yang terhubung ke panel kontrol lokal ruang OK.

• Efisiensi Energi & Zona Distribusi Fleksibel (Seluruh Gedung):

  Fasilitas rawat inap, koridor, ruang IGD, dan administrasi beroperasi dengan fluktuasi beban pendinginan harian yang bervariasi.

  • Solusi: Penerapan sistem AC VRV/VRF Inverter yang memungkinkan pengaturan beban pendinginan secara dinamis (part-load efficiency), kontrol suhu independen per zona, serta konsumsi energi yang jauh lebih efisien dibandingkan sistem konvensional.

3. Lingkup Pekerjaan (Scope of Work)

• Pengadaan & Instalasi HVAC Ruang OK (5 Ruangan):

  • Pengadaan unit pendingin khusus ruang bersih medis dengan kontrol kelembapan dan filtrasi HEPA.

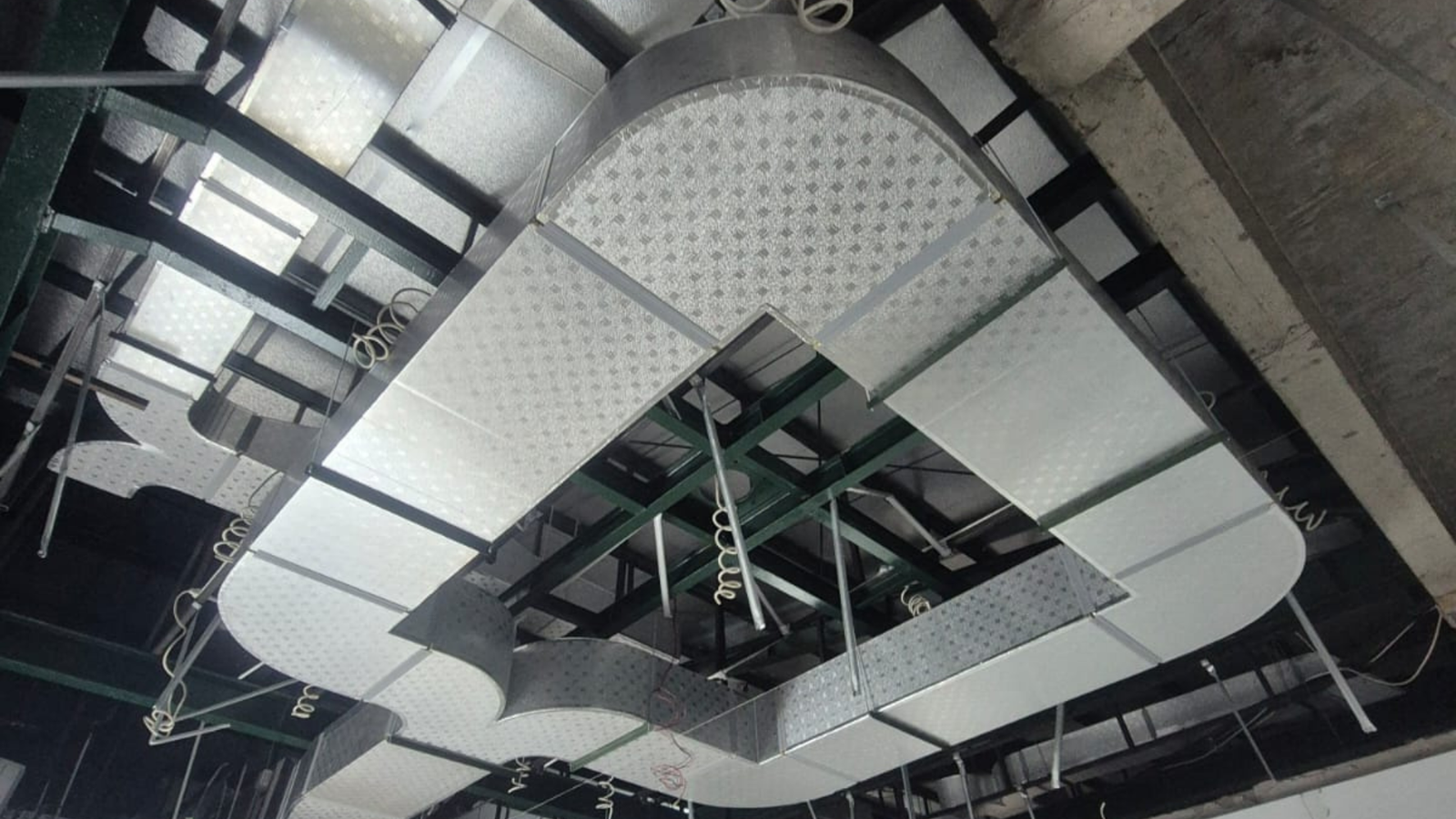

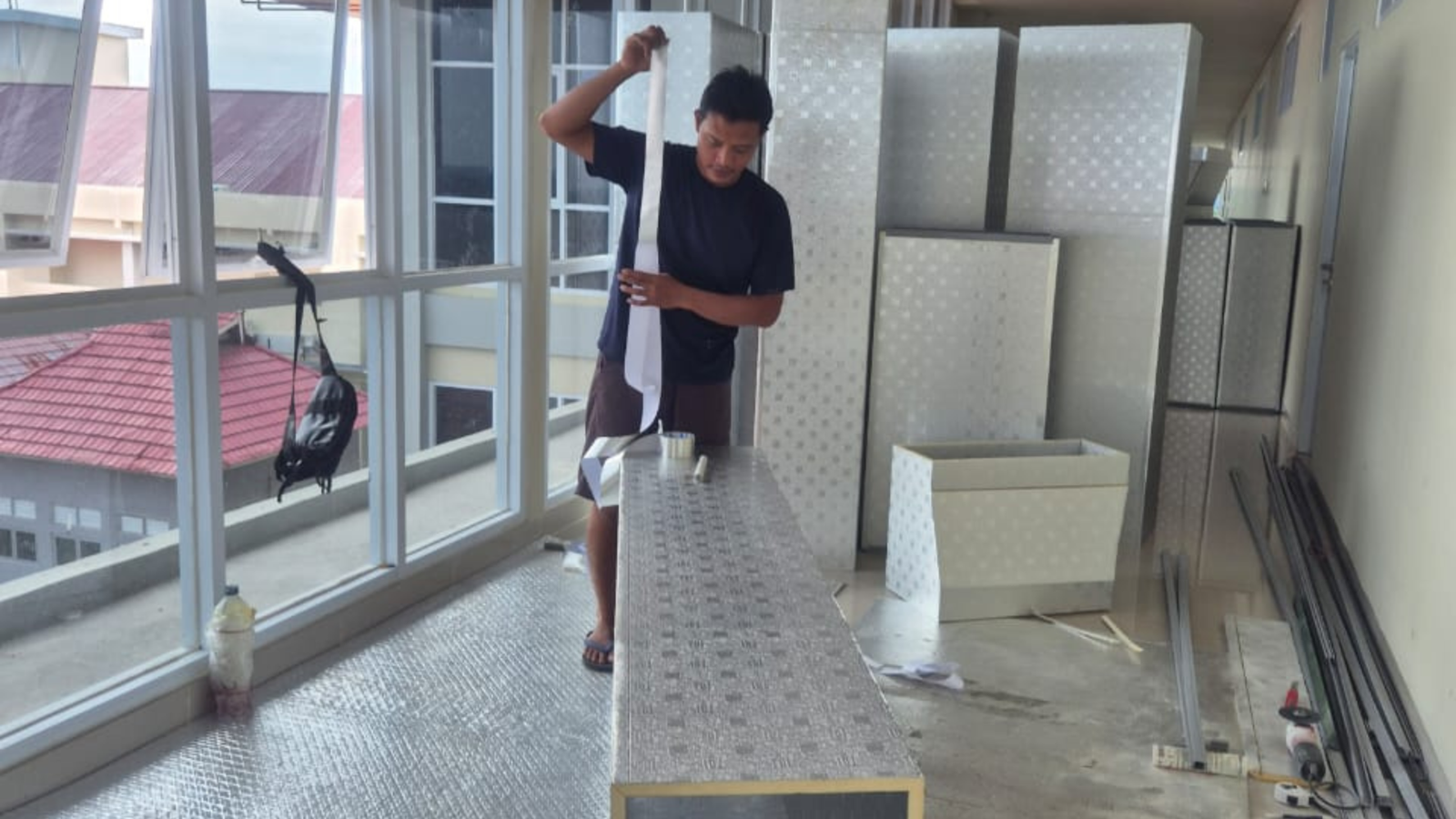

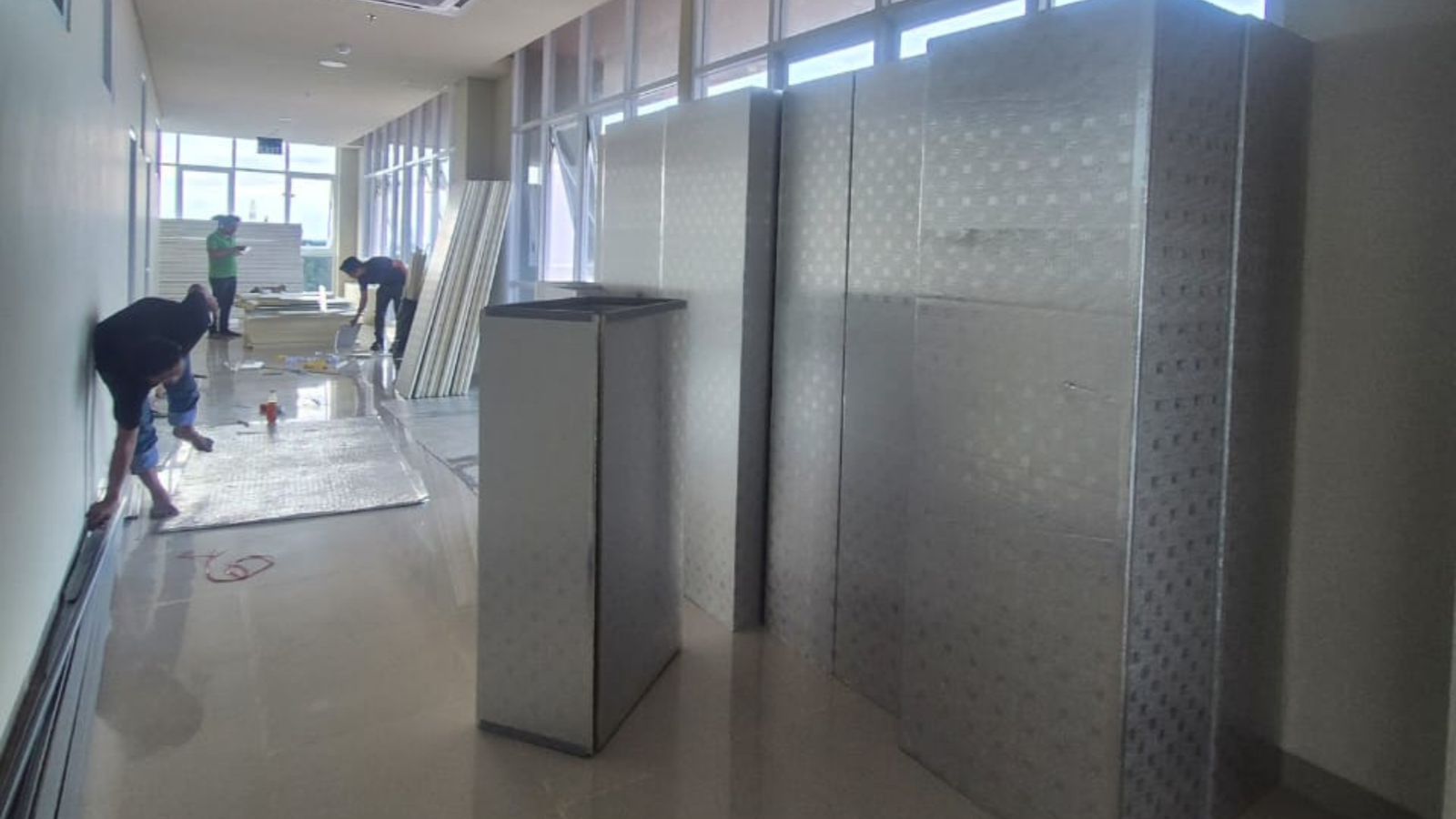

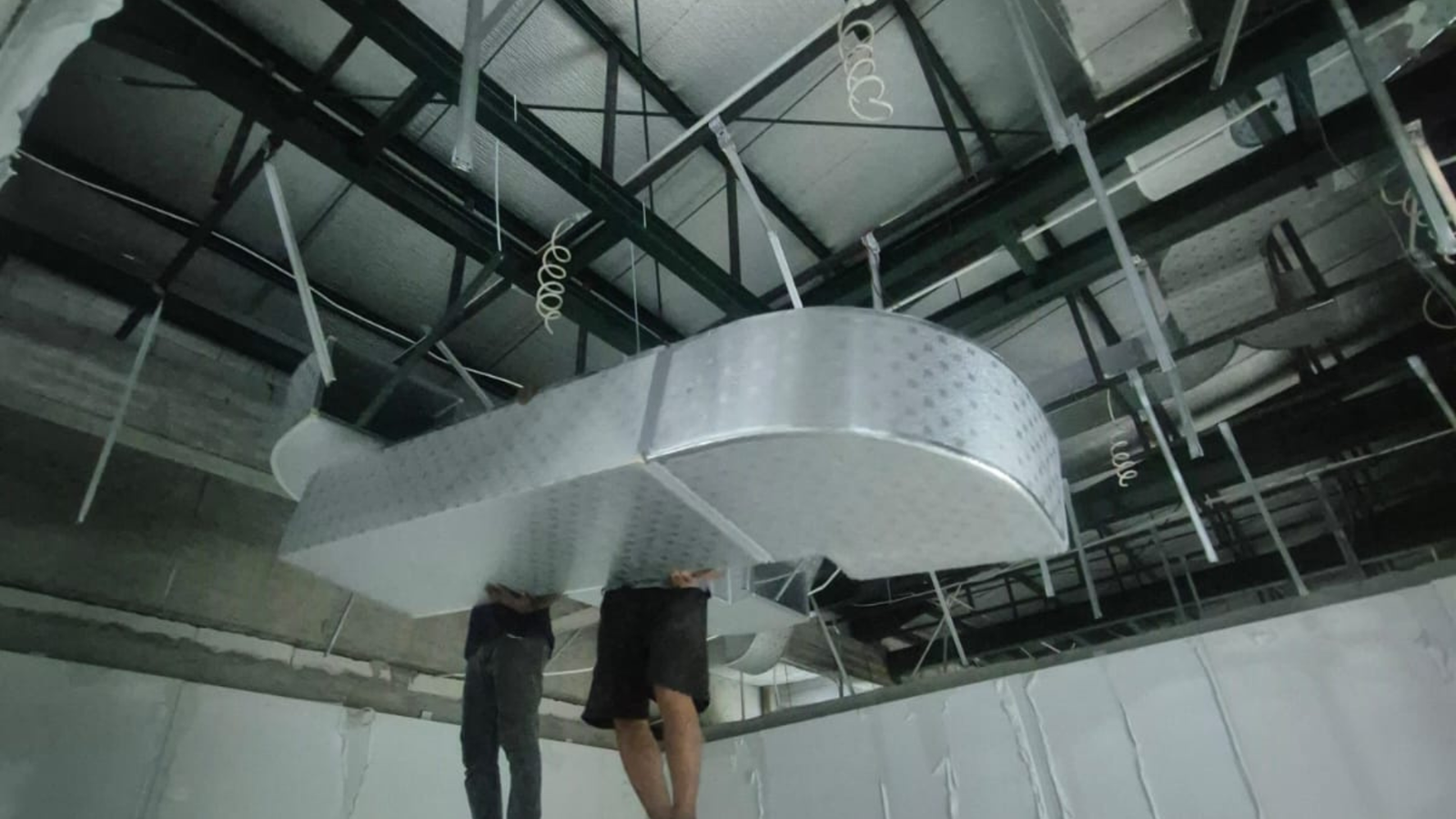

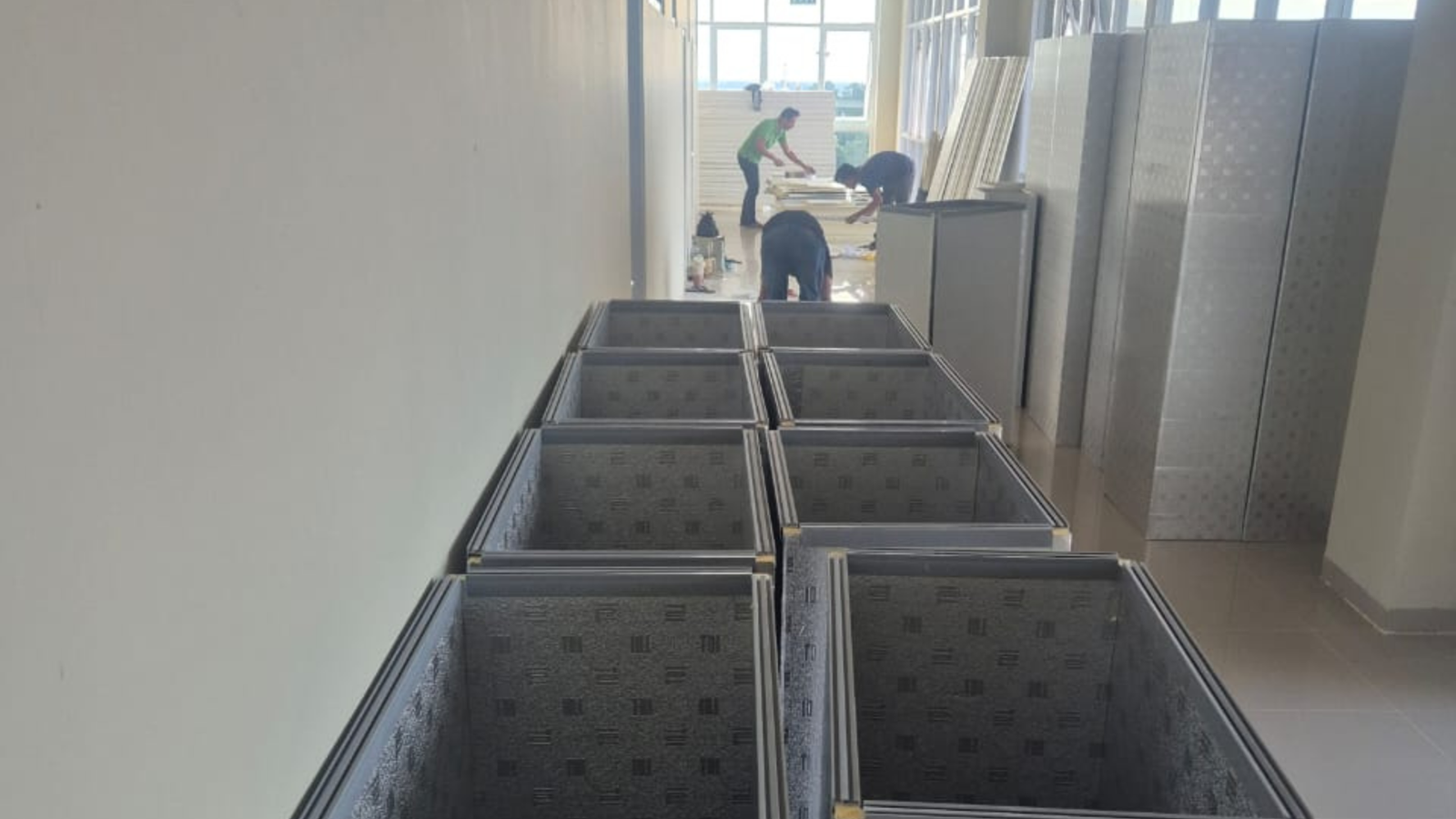

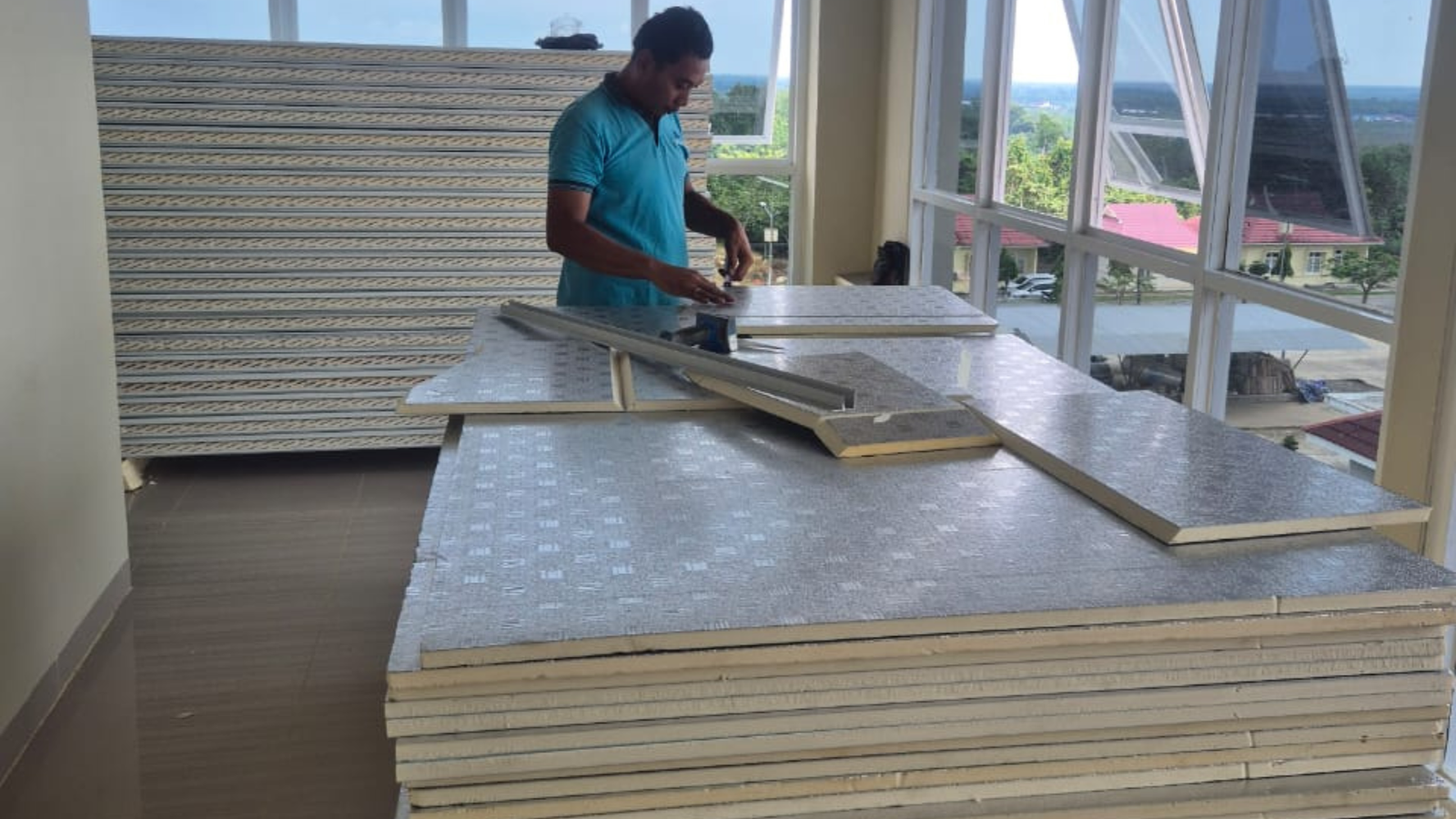

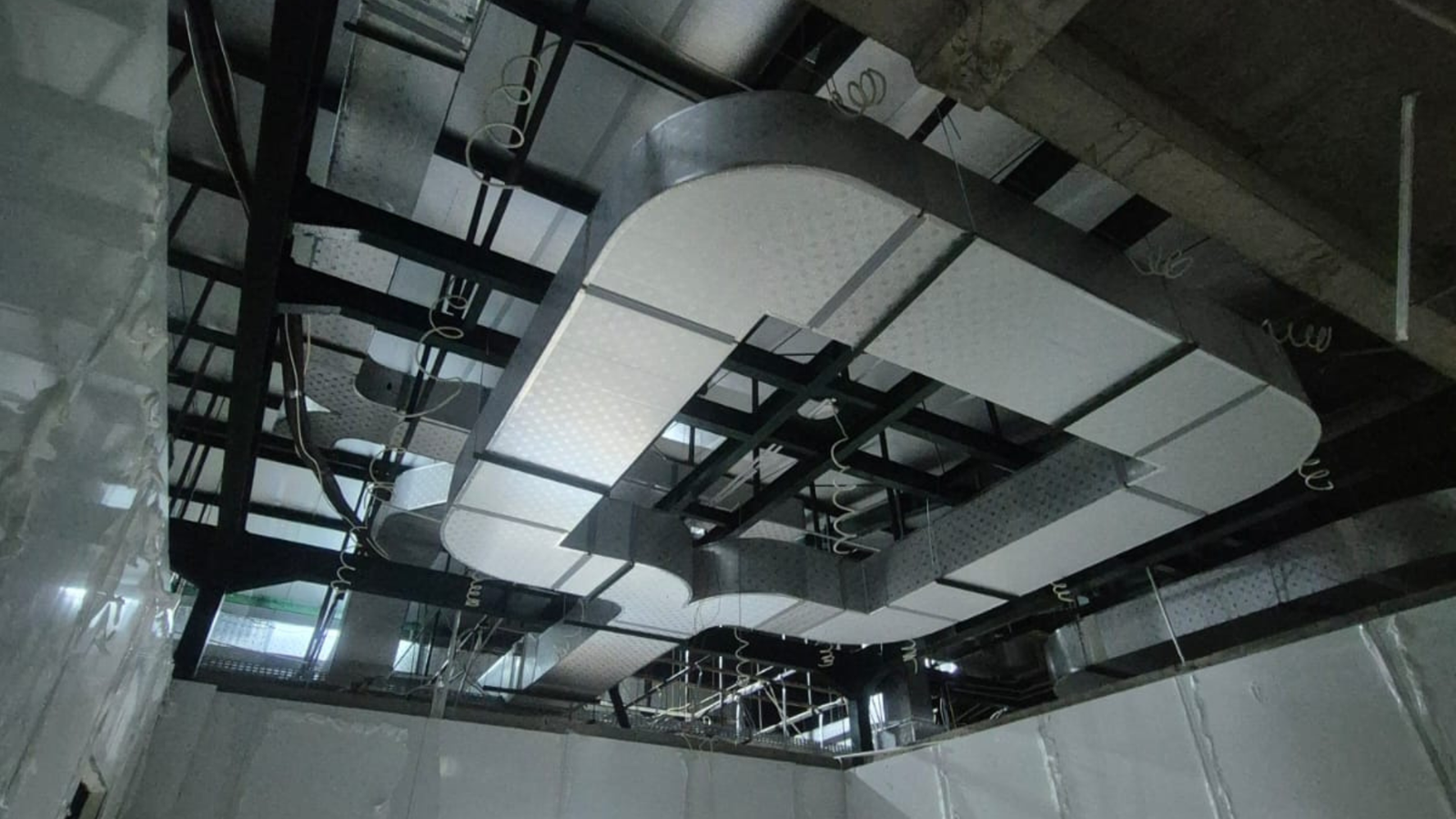

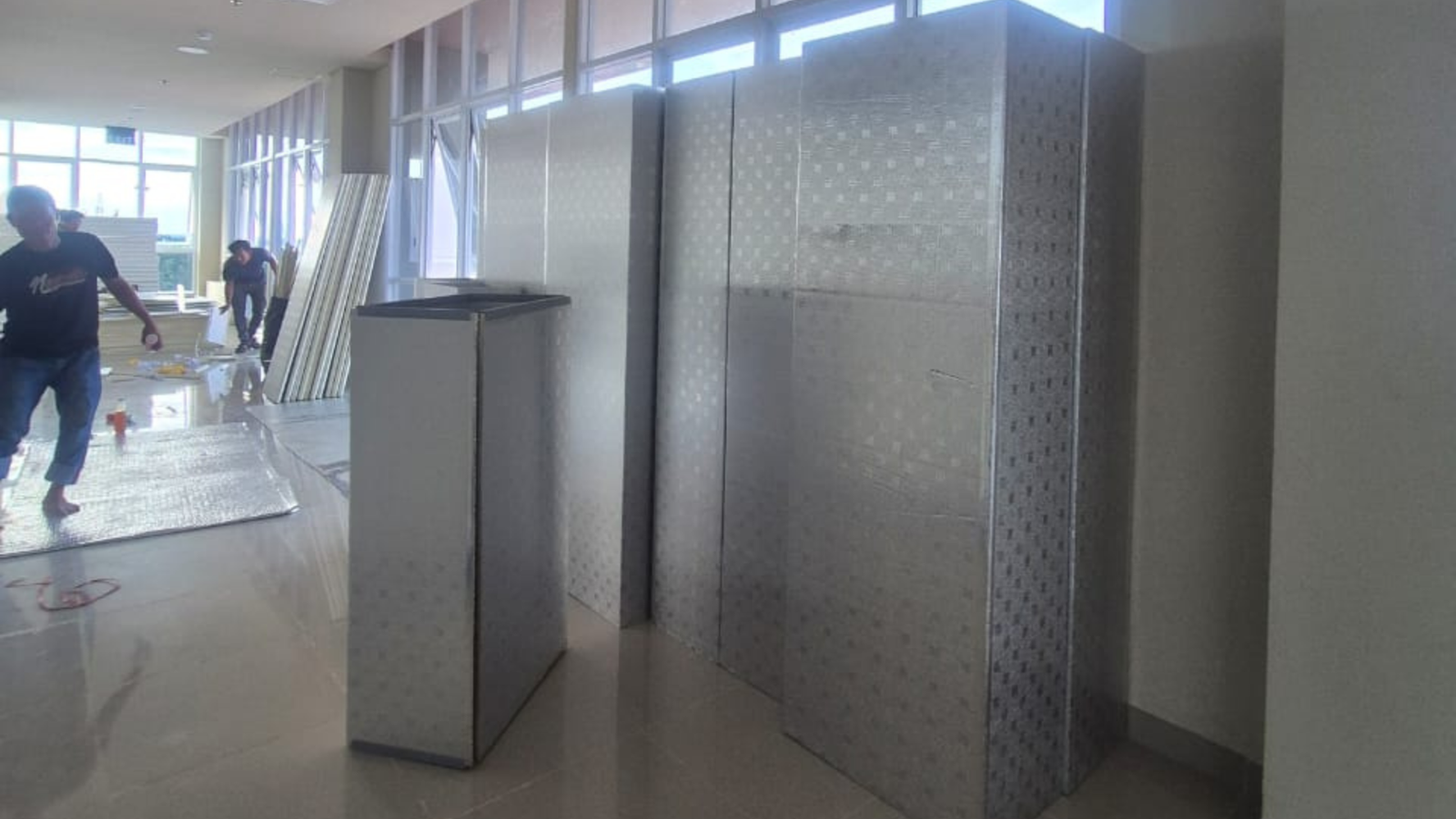

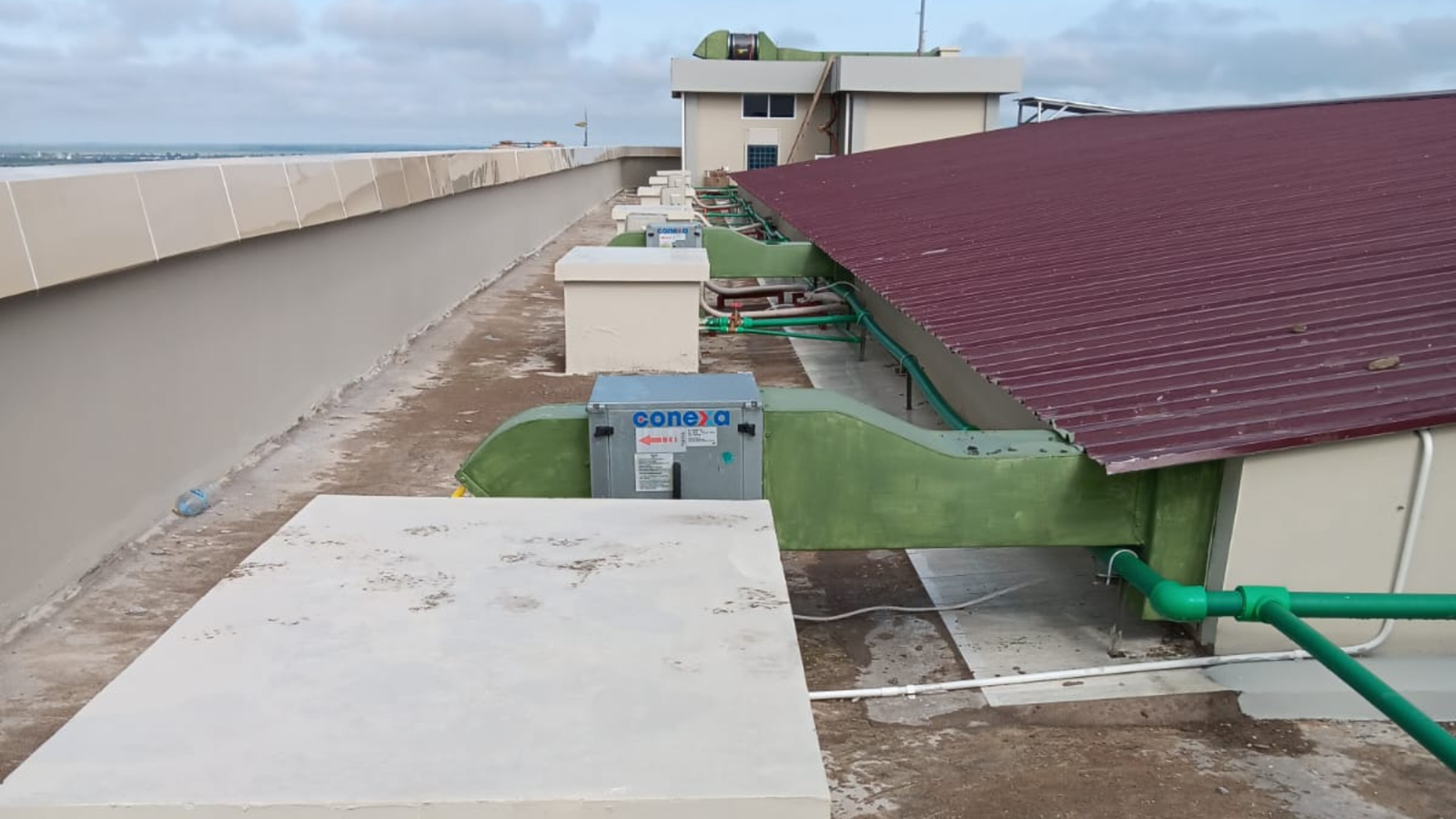

  • Pemasangan saluran udara (ducting) hermetis dari material anti-korosi/galvanis terisolasi polyurethane/fiberglass berdensitas tinggi untuk mencegah kebocoran dan kondensasi.

  • Pemasangan Laminar Airflow Diffuser pada area meja operasi dan return air grille berfilter pada sudut bawah ruangan.

  • Integrasi Differential Pressure Gauge (Magnehelic) dan panel indikator suhu/kelembapan digital di setiap ruang OK.

• Instalasi Sistem VRV/VRF Seluruh Gedung:

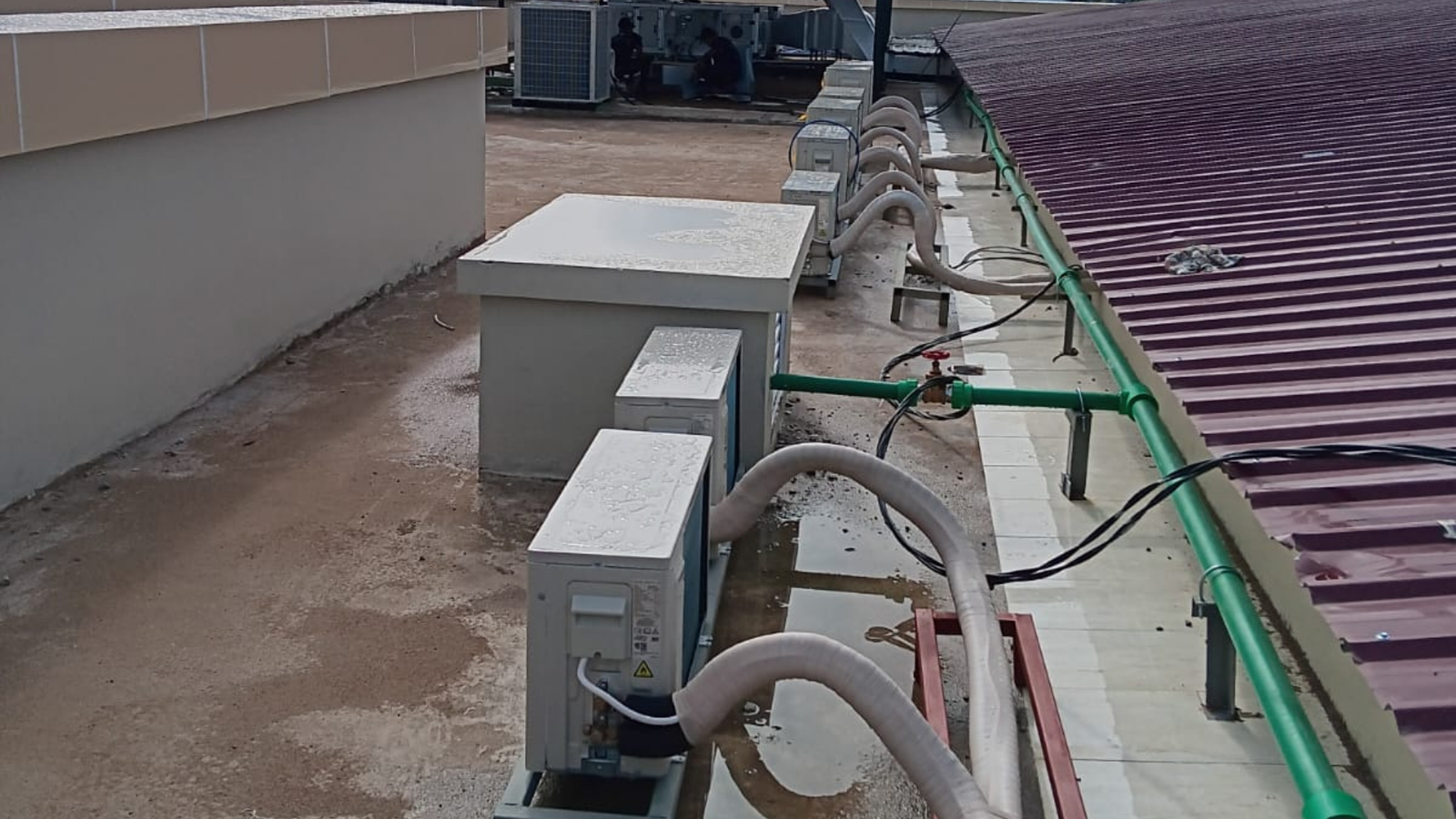

  • Pengadaan dan pemasangan unit Outdoor VRV/VRF kapasitas besar dengan perlakuan anti-korosi pada sirip kondensor (blue/gold fin).

  • Instalasi puluhan unit Indoor (Ceiling Cassette, Duct-Connected, Wall Mounted) yang disesuaikan dengan fungsi tata ruang medis.

  • Pemipaan refrigerant tembaga (copper tube) kualitas medis (purged with Nitrogen during brazing), pengujian tekanan hingga 4.15 MPa (600 PSI), dan isolasi termal elastomeric.

  • Pemasangan sistem kendali terpusat (Centralized Touch Controller) untuk pemantauan energi dan ketersediaan jadwal operasional.

• Pengujian & Komisioning (Testing, Adjusting, & Balancing – TAB):

  • Uji vakum dan kebocoran sistem pemipaan refrigerant.

  • Airflow Balancing & Pengukuran kecepatan aliran udara (air velocity) sesuai standar ASHRAE 170.

  • Pengujian efisiensi filtrasi HEPA (Integrity Test) dan uji beda tekanan (room pressurization test) pada 5 ruang OK sebelum diserahterimakan secara resmi.

4. Hasil & Nilai Tambah

Sistem HVAC yang terpasang berhasil memenuhi seluruh kriteria kualifikasi udara medis sesuai Permenkes RI dan ASHRAE 170, memberikan jaminan keamanan biologis bagi pasien, kenyamanan operasional bagi tenaga medis, serta efisiensi penggunaan energi listrik rumah sakit hingga 30% dibanding sistem AC non-inverter.
